도식적 거버 전자적 PCB 디자인 서비스 SMT 침처리 공정

  • Schematic Gerber Electronic PCB Design Service SMT Chip Processing
원래 장소 중국
브랜드 이름 CRT
인증 ISO9001/ISO14001/IATF16949
모델 번호 CRT-SJ-008
최소 주문 수량 1개 부분
가격 USD 1.31 ~ USD2.12/piece
포장 세부 사항 진공 package+Carton 박스
배달 시간 5-8 근무일
지불 조건 전신환
공급 능력 50000 PC / 달

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
PCB 최대 크기 350x350mm PCB 최소 크기 32x32mm
PCB 최소 두께 0.2 밀리미터 최소 갭 0.5 밀리미터
최소 BGA 0.2 밀리미터 최대 성분 사이즈 55mmx55mmx15mm
강조하다

거버 PCB 디자인 서비스

,

SMT 맞춘 PCB 디자인 서비스

,

SMT 인쇄 회로 기판 설계
메시지를 남겨주세요
제품 설명

도식적 거버 전자적 PCB 디자인 서비스 SMT 침처리 공정



센즈헨 고속도 맞춘 Pcb 도식적 거버 전자적 Pcb 디자인 서비스



프린트 회로 기판

1-30 층



상술 :

공정 능력 우리는 다음과 같은 서비스를 제공합니다
PCB 최대 크기 550x450mm

1. HDI PCB 샘플, 대량 production/ PCBA 샘플, 대량 생산


2. SMT 침처리 공정


3. 플러그인 처리


4. 용접된 후


5. PCBA 반가공제품 생산


6. 기계 조립체
PCB 최소 크기 30x30mm
PCB 최소 두께 0.2 밀리미터
PCB는 형성합니다 언리미티드
이중의 측면을 가진 단일면 /를 지원할 지 예
최소 성분 사이즈 201
구성장치 높이 0.2-25mm
최소 갭 0.5 밀리미터
최소 BGA 0.2 밀리미터
최대 성분 사이즈 55mmx55mmx15mm
SMT 패치부 종류 SOP, 술고래, QFN, QFP, 접착한 BGA
연결기를 탑재하기 위해 가능한 그것입니까 예
그것이 결합된 물결일 수 있는지 예



부대 사업

PCB 디자인, PCB +BOM 복제품, 인쇄 회로 판 어셈블리 (SMT, 하락...)



제품 이미지 :

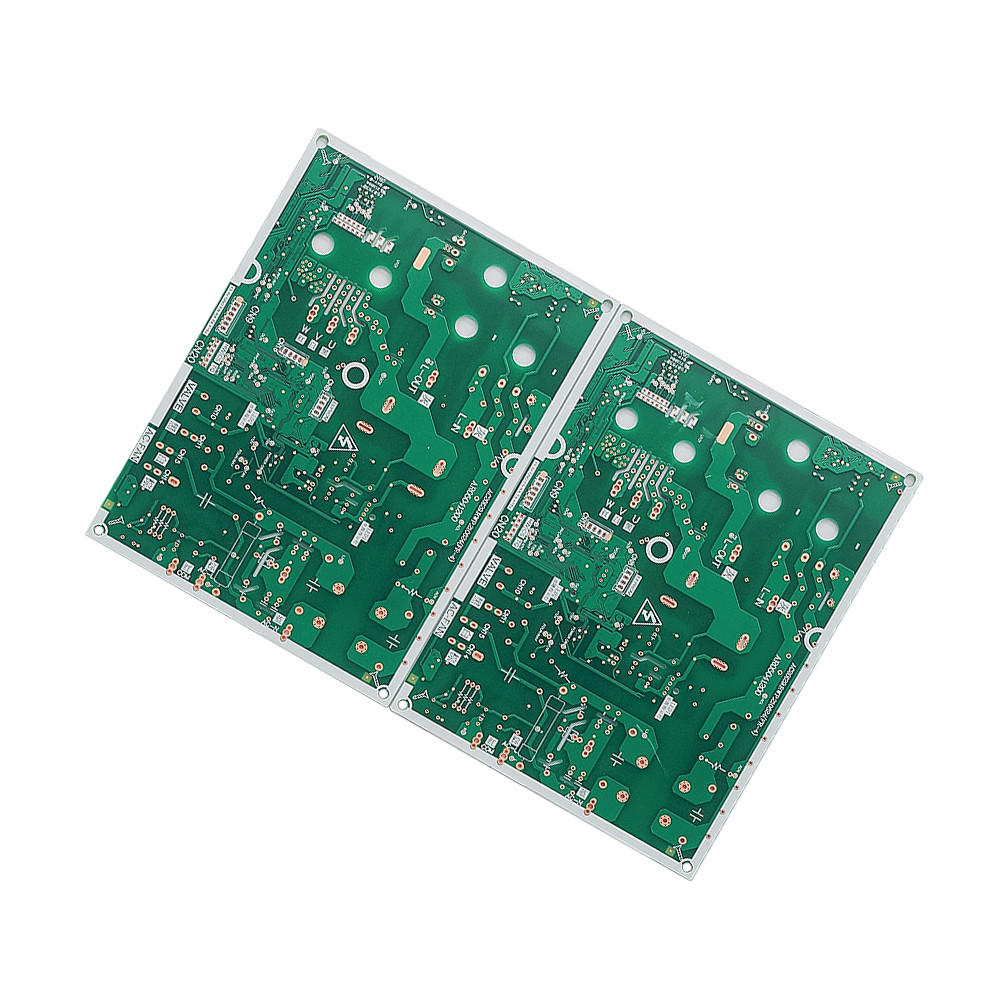

도식적 거버 전자적 PCB 디자인 서비스 SMT 침처리 공정 0
