진보적 22 층 전자 회로 판 디자인 맞춘 안드로이드 피크바는 발달합니다

원래 장소 중국
브랜드 이름 CRT
인증 ISO9001/ISO14001/IATF16949
모델 번호 CRT-SJ-010
최소 주문 수량 1개 부분
가격 US$ 1.18~2.73/piece
포장 세부 사항 진공 포장 + 수분 + 습도 카드
배달 시간 14 일로 일합니다
지불 조건 전신환
공급 능력 40000sqm/Month

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
응용 분절 의학적인 산업적인 자동차, 데이터콤, 카메라 레이어 총수 1~22L
물질 PI, PET, 펜, FR4 판 두께 0.05mm~2.0mm
구리 두께 0.33oz~6oz 사이즈 3mm~1600mm
강조하다

22 층 전자적 회로 기판 설계

,

진보적 전자적 회로 기판 설계

,

안드로이드 진보적 PCB (폴리염화비페닐) 디자인

메시지를 남겨주세요
제품 설명

센즈헨 맞춘 안드로이드 PCBA는 디자인 서비스 PCB 보드 제조를 개발합니다


장점 :
1) 전문기술자 팀 --당신이 생산 전에 디자인을 확인하고 공학을 하도록 도우세요
2) PCB 생산 업계의 풍부한 경험--고급 품질과 경쟁력있는 가격 PCB를 제공하세요
3) 애프터 서비스--당신이 가지고 있는 모든 문제는 우리의 전문가 조언과 해결책을 얻을 것입니다
4) 끊임없이 계속되는 독촉-- 우리가 당신의 요구조건의 빠른 반응을 가지게 하세요
5) 점검 학회에 의해 조사됩니다


상술 :

공정 능력 우리는 다음과 같은 서비스를 제공합니다
PCB 최대 크기 550x450mm

1. HDI PCB 샘플, 대량 production/ PCBA 샘플, 대량 생산
2. SMT 침처리 공정
3. 플러그인 처리
4. 용접된 후
5. PCBA 반가공제품 생산
6. 기계 조립체

PCB 최소 크기 30x30mm
PCB 최소 두께 0.2 밀리미터
PCB는 형성합니다 언리미티드
이중의 측면을 가진 단일면 /를 지원할 지
최소 성분 사이즈 201
구성장치 높이 0.2-25mm
최소 갭 0.5 밀리미터
최소 BGA 0.2 밀리미터
최대 성분 사이즈 55mmx55mmx15mm
SMT 패치부 종류 SOP, 술고래, QFN, QFP, 접착한 BGA
연결기를 탑재하기 위해 가능한 그것입니까
그것이 결합된 물결일 수 있는지


관통 홀 집회 역량 :
많은 고전력과 높은 신뢰도와 기존 제품은 계속 철저한 구멍 구성 요소로 만들어지고 밴드레리는 계속해서 자동화된 축방향 삽입과 이러한 고객들, 핸드 어셈블리, 납땜 공정, 선택적 납땜과 수동 땜납을 서빙할 것입니다.
1. 보편적 축방향 삽입
2. 말단 삽입
3. 장비를 형성하는 맞춘 리드
4. Pb와 납프리 파동 땜납
5. 선택적 납땜
6. 인라인 연속적인 데파넬레르



SMT 집회 역량 :
1. 패널로 구성됩니다
2. 파인 피치와 높은 총수 브가스, 칩 온 보드, RF 마이크로 전자공학인 최저 패키지 성분(01005), 팝은 적당한 커넥터, 광학 섬유를 누릅니다.
3. 믹서드 프로세스 (주석 납과 무연), 관통 리이드 구멍, 납땜 공정, 이중의 측면을 가지고 단일면 리플로우 납땜, 넓은 본체와 후면.
4. 점검과 테스트가 온라인 SPI, 온라인 AOI, x선 설비를 사용합니다.


영상 상세 :

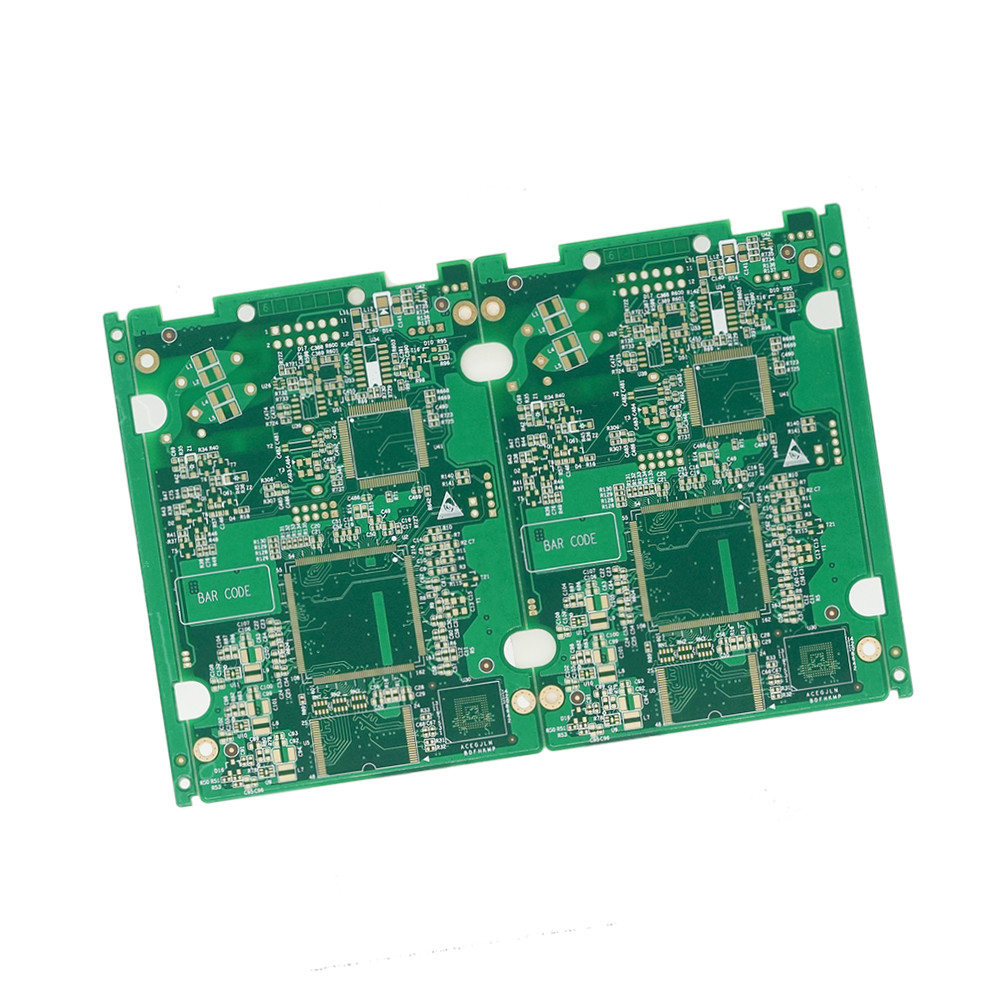

진보적 22 층 전자 회로 판 디자인 맞춘 안드로이드 피크바는 발달합니다 0
