맞춘 OEM ODM PCB 회로 기판 조립체 PCBA 레이아웃 설계

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x최대 크기 | 550x450mm | 최소 크기 | 30x30mm |
---|---|---|---|
최소 두께 | 0.2 밀리미터 | 최소 갭 | 0.5 밀리미터 |
최소 BGA | 0.2 밀리미터 | 최대 성분 사이즈 | 55mmx55mmx15mm |
강조하다 | ODM PCB 회로 기판 조립체,0.2 밀리미터 PCB 원형 디자인,ODM PCB 레이아웃 설계 |
맞춘 OEM ODM PCB 회로 기판 조립체 PCBA 레이아웃 설계
맞춘 ODM 전자적 PCB 회로 기판 조립체 PCBA PCB 배치 디자인 서비스
PCBA를 위한 우리의 서비스 :
1. 산업 디자인
2. PCB 레이아웃 설계
3. 펌웨어 디자인
4. 외관 디자인
5. 계통도 설계
6. 구조 설계
상술 :
|
전자 설계 과정은 상세도를 만듭니다 :
1. 상술 : 의장 장비에 대한 철저한 것 완전한 이해를 보증하세요
2. 제안 : 명백한 프로젝트 시간 기한과 밀스톤즈로 정확한 제안을 생성하세요
3. 개념설계 : 주요 컨셉을 위한 지지하는 스케치와 설계의 검증된 측면으로, 상위 수준 설계 블록으로 시작하기
4. 회로 설계 : 발생되고 PCB (폴리염화비페닐) 배치 단계가 이후에 시작될 때까지 개략도는 항상 설계 스펙과 밀착에 남아 있습니다
5. PCB 설계 : 개략도가 확인된 후, 우리는 이사회가 현장에서 레리아비리로 일할 것이라는 것을 보장하기 위해 정확한 PCB 레이아웃 기술을 이용하기 위해 팀의 광범위한 경험에 의존합니다

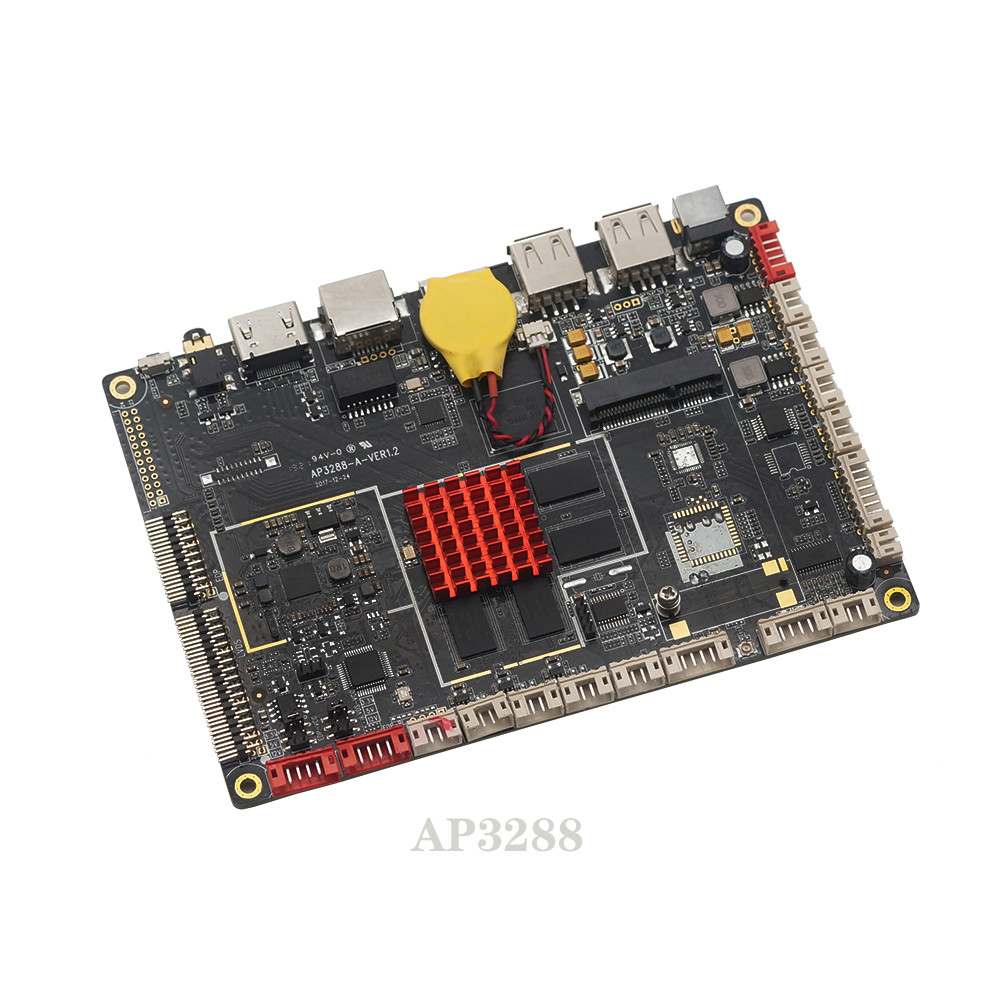

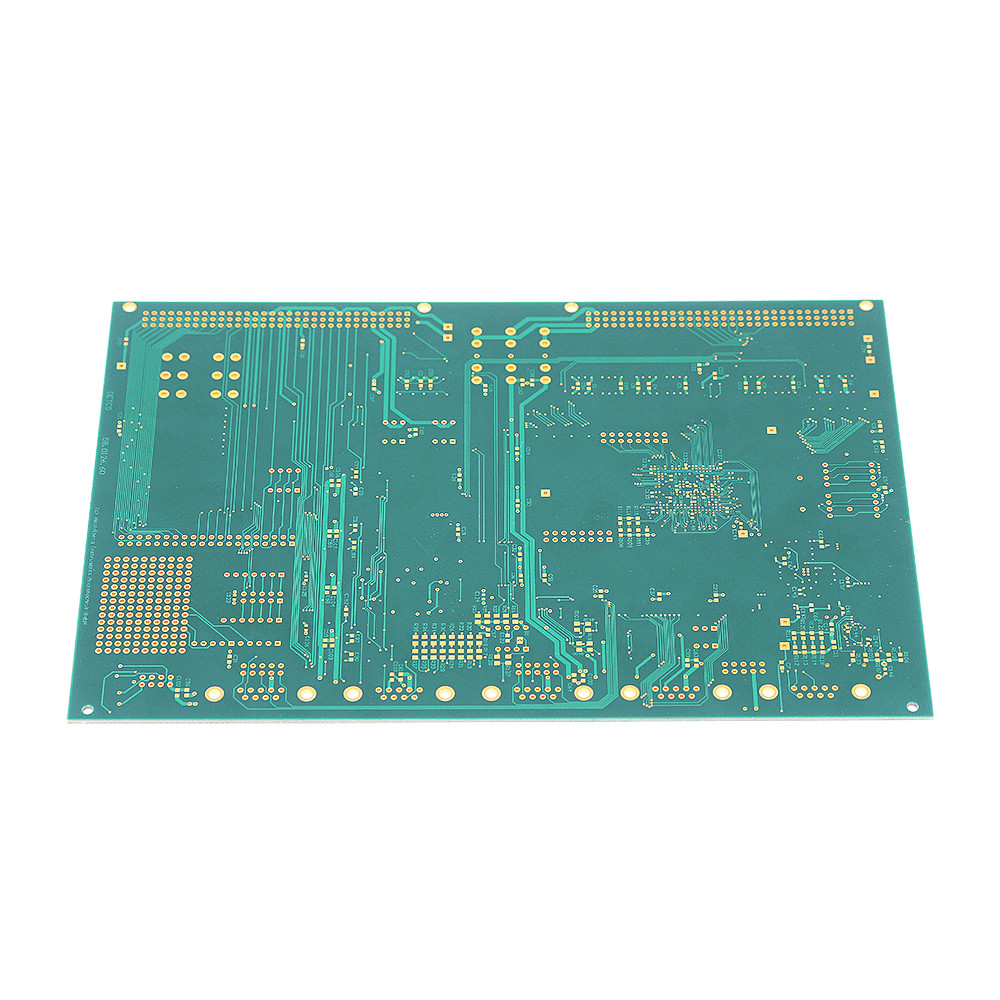

제품 이미지 :
