0.05mm 0.25mm 엄밀한 가동 가능한 회로판 직물 직물 시험 장비
| 원래 장소 | 광동, 중국 |
|---|---|
| 브랜드 이름 | CRT |
| 인증 | ISO9001/IATF16949/ISO14001/UL/ISO13485 |
| 모델 번호 | CRT-FPC-031 |
| 최소 주문 수량 | 10개 부분 |
| 가격 | $5-15/pieces 10-999 pieces |
| 포장 세부 사항 | 진공 포장 + 수분 + 습도 카드 |
| 배달 시간 | 5 |
| 지불 조건 | 전신환, L/C (신용장) |
| 공급 능력 | 100000/pieces/15 단어 일 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| Layer | 1-16L | Place of Origin | Guangdong, China |
|---|---|---|---|
| Copper Thickness | 1/4 ,1/3, 2/3 ,1/2 ,1 oz | Board Thickness | 0.05mm - 0.25mm |
| Min. Hole Size | 0.05mm | Min. Line Width | 0.05mm |
| Min. Line Spacing | 0.05mm | Twisting and Bending | ≤ 0.75%, Min: 0.5% |
| Range of TG | 130 - 215 ℃ | ||
| 강조하다 | 0.25mm 엄밀한 가동 가능한 회로판,0.05mm 엄밀한 가동 가능한 회로판,0.25mm 엄밀한 코드 인쇄 회로 기판 |
||
제품 설명
0.05mm 0.25mm 딱딱한 유연 회로 보드 직물 섬유 시험 장비
직물, 섬유, 딱딱하고 유연하고 유연한 인쇄 회로 (FPC) 를 위한 시험 장비
원스톱 OEM 서비스:
필요한 경우, 우리는 PCB 설계의 모든 측면을 공급, 조직 및 관리하여 제품이 필요한 모든 표준을 충족하고 쉽고 비용 효율적인 제조를 위해 완전히 최적화되도록 할 수 있습니다.
잘 설계된 PCB는 다음을 의미합니다.
- 생산 문제 감소
- 향상된 품질 관리
- 비용 절감
- 제조 기간 단축
우리는 경쟁력 있는 가격에 소량과 대량 인쇄 회로 보드를 고객에게 제공하기 위해 노력하고 있습니다.
FPC 제조 능력:
| 래미네이션의 구리 두께 | 1/3 ~ 1온스 |
| 제품 표지판의 틱성 | 00.036 ~ 2.5mm |
| 자동 절단 정확도 | 00.075mm / 6.5mm /±0.025mm |
| CNC 슬롯 길이와 너비의 분 % | 2:01:00 |
| 최대 면 비율 ( 두께/홀 지름) | 8:01 |
| 플래팅의 균일성 Cn | ≥90% |
| 패턴의 정확성 | ±3mil (±0.075mm) |
| 구멍에 패턴의 정확성 | ±4mil (±0.1mm) |
| 최소 선 너비/공간 | 00.045/0.045 |
| 에치 tolerances | ±20% (±0.02mm) |
| 커버 레이어 정렬 허용도 | ±6mil (±0.1mm) |
| C/L 압축에 대한 과도한 접착 허용 | 00.1mm |
| 열성 S/M 및 UV S/M에 대한 정렬 허용도 | ±0.3mm |
| 미니 S/M 브릿지 | 00.1mm |
| S/M로 SMT로 패드를 위한 최소 공간 | 00.075mm / 0.1mm |
| 레전드에서 패드/SMT까지의 최소 공간 | 00.2mm / 0.2mm |
| Ni/Au/Sn/OSP의 표면 처리 두께 | 1~6um /0.05~0.76um /4~20um/ 1um |
| 최소 크기 E 테스트 패드 | 8 × 8 밀리 |
| 테스트 된 패드 사이의 최소 공간 | 8밀리 |
| 도면 (회로 외부 가장자리) 의 최소 크기 허용 | ±0.1mm |
| 외곽의 최소 크기 허용 | ±0.1mm |
| 모서리의 각 반지름 (내쪽 필레트 코너) | 00.2mm |
| 미니 공간 금 손가락에 윤곽 | 00.075mm |
단단한 유연 PCB의 응용 및 개발:
CRT는 2010 년부터 Rigid-Flex PCB를 개발하고 제조하고 있으며 Rigid-Flex PCB 제조사가되었습니다. 현재 CRT는 자동차, 의료,산업용, 소비자 전자제품 (헤드폰, 휴대전화, 전자 담배), 그리고 또한 Rigid-Flex PCB 설계에 고객에게 도움을 줄 수 있습니다.그리고 CRT는 PCB를 제조할 수 있습니다. 기본 단면 보드에서 최대 40층까지, 그리고 PCB 제조, 조립, 부품 공급 및 기능 테스트를 포함한 한 번의 턴키 서비스를 제공합니다.

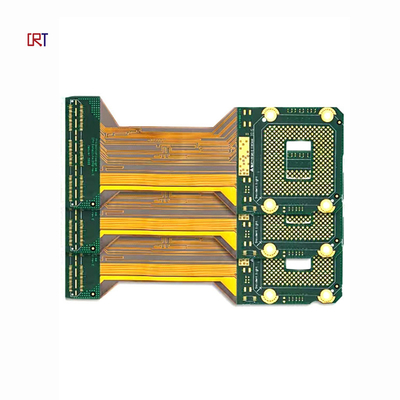

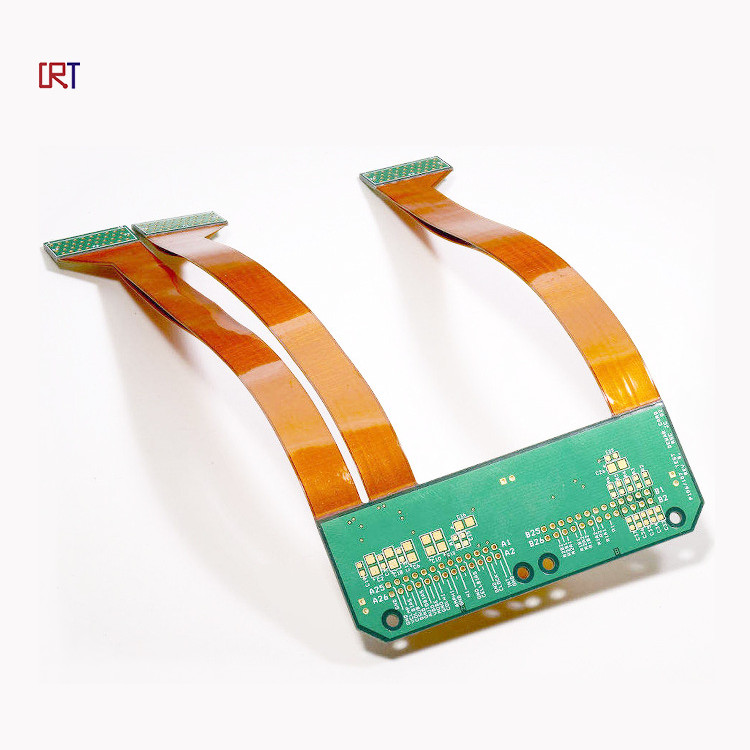

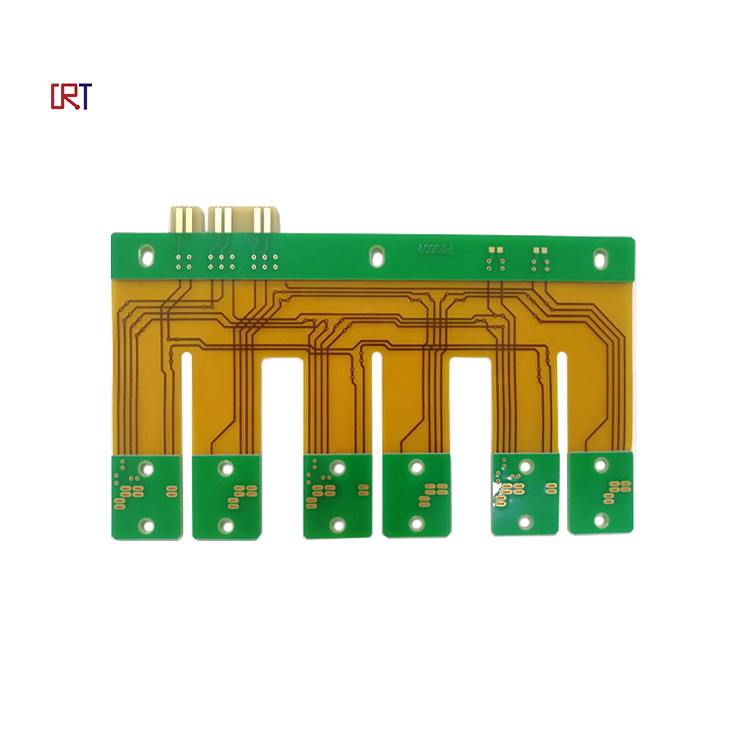

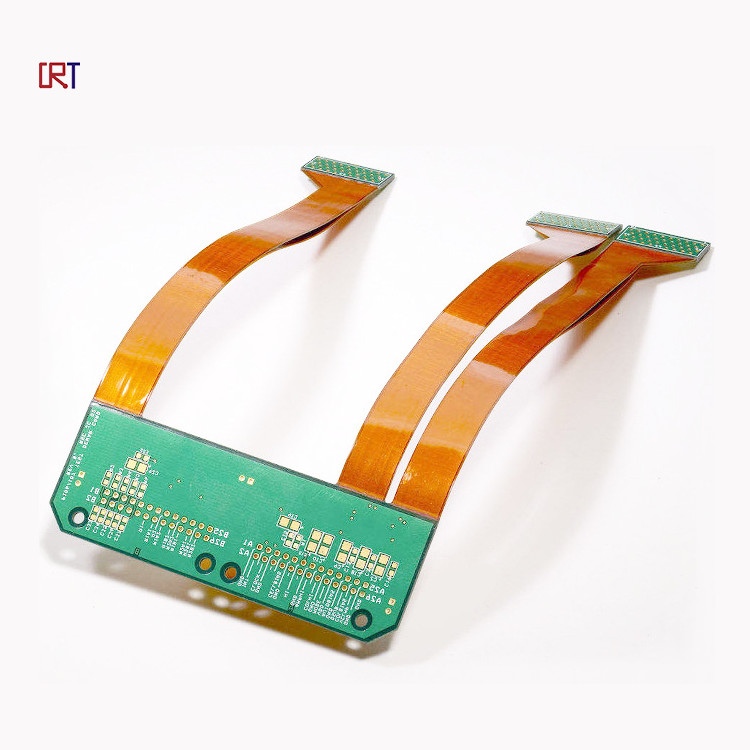

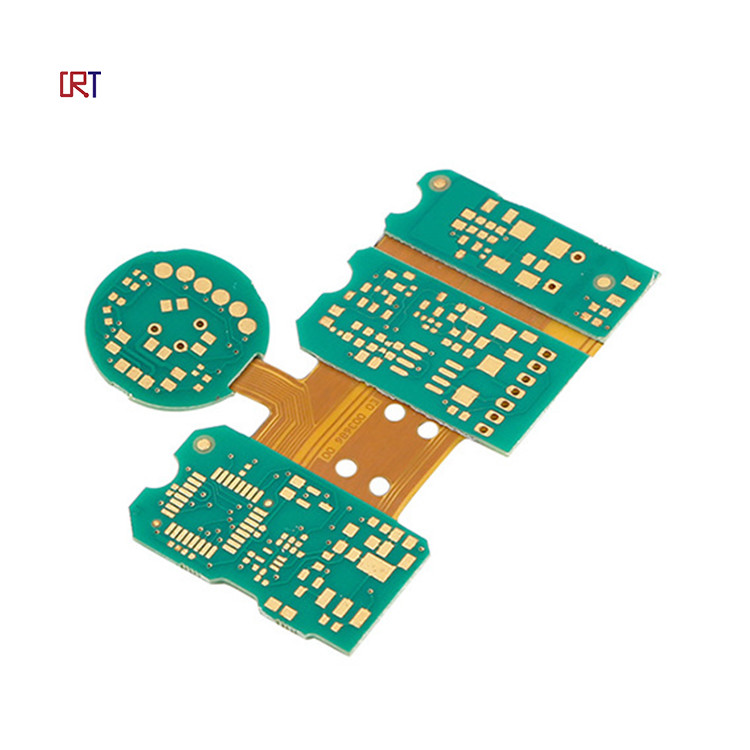

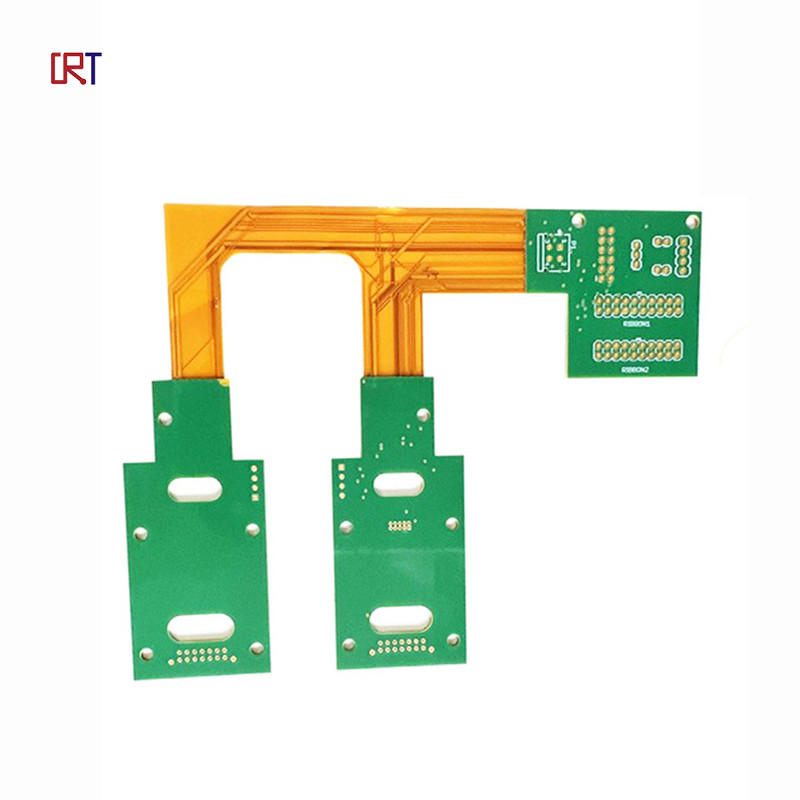

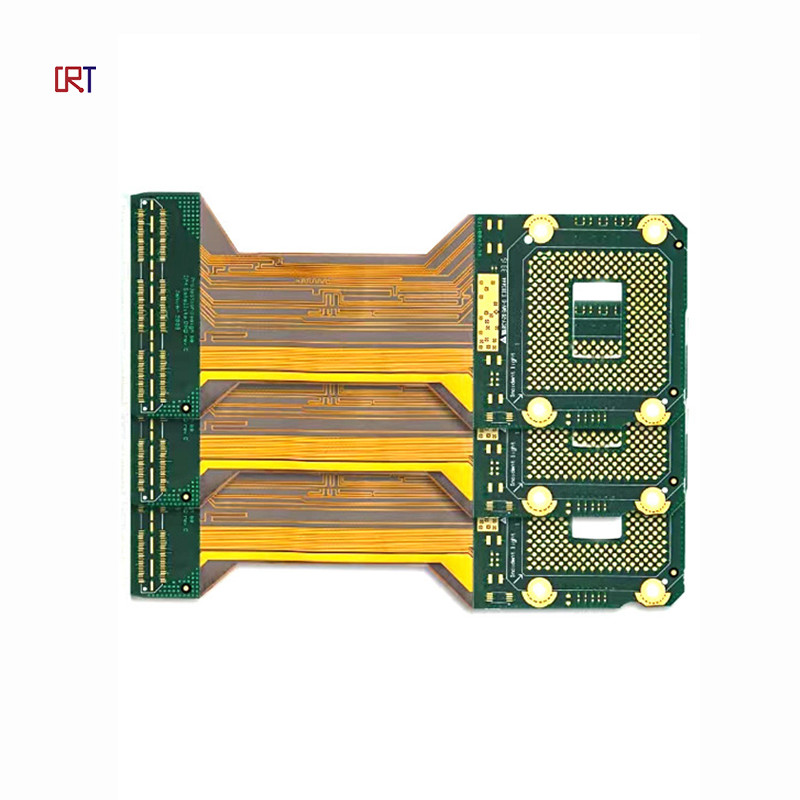

제품 이미지:
FAQ:
1- 무슨 서비스를 하고 있나요?
우리는 연구개발, PCB 제조, SMT, 플라스틱 주입 및 금속, 최종 조립, 테스트 및 기타 부가가치 서비스를 포함하는 턴키 솔루션을 제공합니다.
2당신의 PCB/PCBA 서비스의 주요 제품은 무엇입니까?
의료, 자동차, 에너지, 기기 및 소비자 전자 산업은 PCB/PCBA 서비스의 주요 고객입니다.
3어떤 서비스를 제공하시나요?
우리는 주로 PCB + 어셈블리 + 컴포넌트 소싱 서비스에 초점을 맞추고 있습니다. 추가로, 우리는 또한 프로그래밍, 테스트, 케이블, 장막 어셈블리 서비스를 제공할 수 있습니다.
우리는 주로 PCB + 어셈블리 + 컴포넌트 소싱 서비스에 초점을 맞추고 있습니다. 추가로, 우리는 또한 프로그래밍, 테스트, 케이블, 장막 어셈블리 서비스를 제공할 수 있습니다.
4PCB와 조립에 어떤 파일 형식을 받아?
게르버, CAM 오토 CAD DXF, DWG 형식
