UL SGS 로에스 ISO IATF16949 가요성 회로 기판 FPC 1 온스 구리 두께
| 원래 장소 | 광동, 중국 |
|---|---|
| 브랜드 이름 | CRT |
| 인증 | ISO9001/IATF16949/ISO14001/UL/ISO13485 |
| 모델 번호 | CRT-FPC-035 |
| 최소 주문 수량 | 10개 부분 |
| 가격 | $5~20/pieces 10-999 pieces |
| 포장 세부 사항 | 진공 포장 + 수분 + 습도 카드 |
| 배달 시간 | 1일부터 5일까지 일, 1일부터 2일까지 주 |
| 공급 능력 | 100000/pieces/15 단어 일 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 타입 | FPC | 판 두께 | 0.13-0.3mm |
|---|---|---|---|
| 구리 두께 | 1 온스 | 레이저 구멍 치수 | 0.1 밀리미터 |
| 민. 행간 | 0.075-0.09mm | 민. 선 폭 | 0.075 밀리미터 |
| 보드 사이즈 | 주문 제작됩니다 | PCBA 테스트 | 100% AOI와 기능 시험 |
| 익스프레스 | 0.1 밀리미터 | 증명서 | UL, SGS, 로에스, ISO14001, ISO9001,ISO13485,IATF16949 |
| 강조하다 | IATF16949 가요성 회로 기판 FPC,ISO13485 FPC 회로판,FPC 1 온스 연성 인쇄 회로 집회 |
||
제품 설명

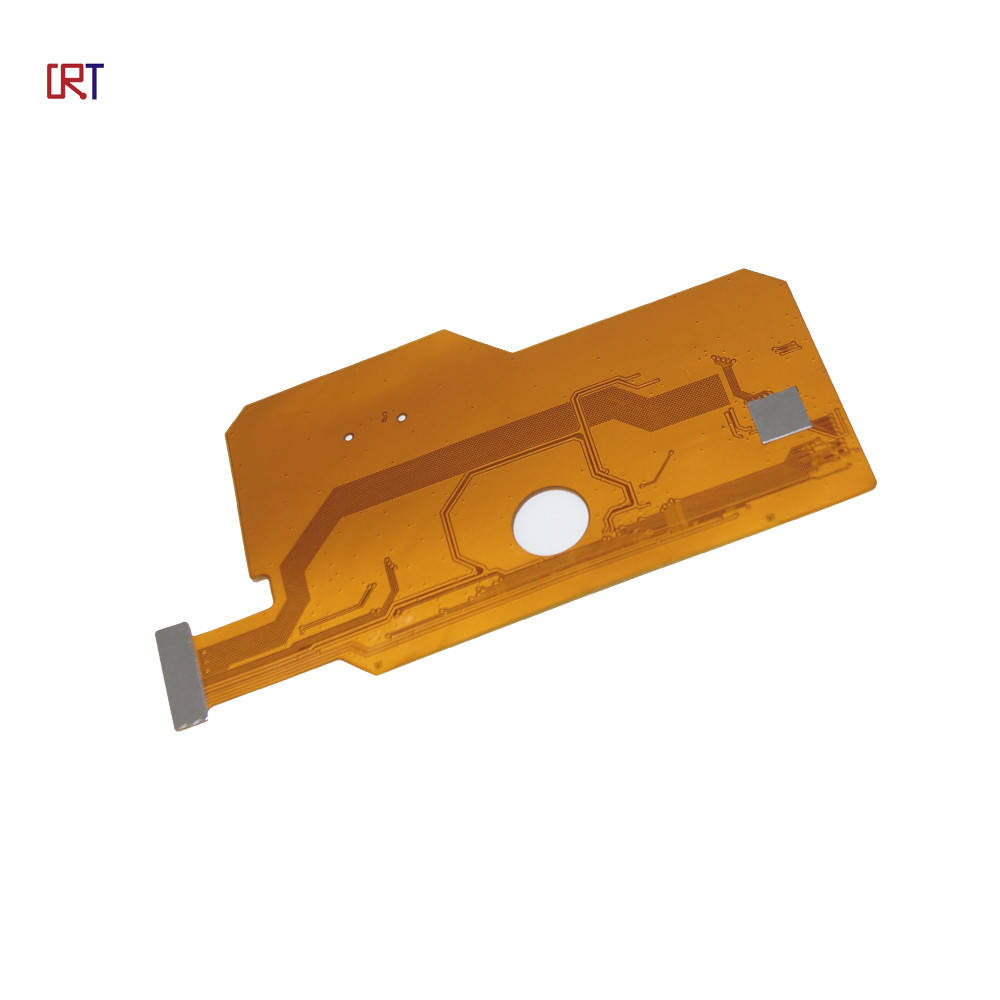

UL SGS 로에스 ISO IATF16949 가요성 회로 기판 FPC 1 온스 구리 두께
맞춘 저렴하 고급 품질 가요성 회로 기판 FPC의 전문적 제조사
1회 정지 OEM 서비스 :
만약 당신이 단지 초기 제품 설계를 가지고 있다면, 우리가 당신에게 전자회로 설계, PCB 배치, 플라스틱 / 금속 기계설계, 주형 / 세공 디자인 & 제작을 제공할 수 있습니다.
PCBA (인쇄 회로 판 어셈블리) :
오우 IQC
오우 자동 땜납 페이스트 프린팅
오우 SPI
오우 SMT
오우 리플로우 납땜
오우 AOI
(BGA를 위한) 오우 엑스레이
오우 ICT 테스트
홀을 통한 오우 하락
오우 납땜 공정
오우 이사회 세정
오우 펌웨어 프로그래밍
오우 기능 테스틴보드 두께
FPC 제작 카파블리티킨 :
| 레이어 | 1-12L |
| Max.board 두께 | 0.23mm-0.4mm |
| Min.board 두께 | 0.075mm-0.065mm |
| 판 두께 | 0.075mm≤T<0.35mm |
| 솔더 마스크 두께 | 민감하여서 사진을 찍으세요 :0.007-0.02mm(0.3-0.8mil) 인쇄된 지원 :0.01-0.025mm(0.4-1mil) |
| 임피던스 제어 accuracy±± | ±8% |
| 완성 두께 | 0.3-3.2MM |
| 맥스 드릴 비트 지름 | 6.5 밀리미터 |
| 민 드릴 비트 지름 | 0.20 밀리미터--0.1 |
| 라우팅 허용한도 | ±0.15mm |
| 민 토대 구리 | 1/3 온스 |
| 맥스 토대 구리 | 2 온스 |

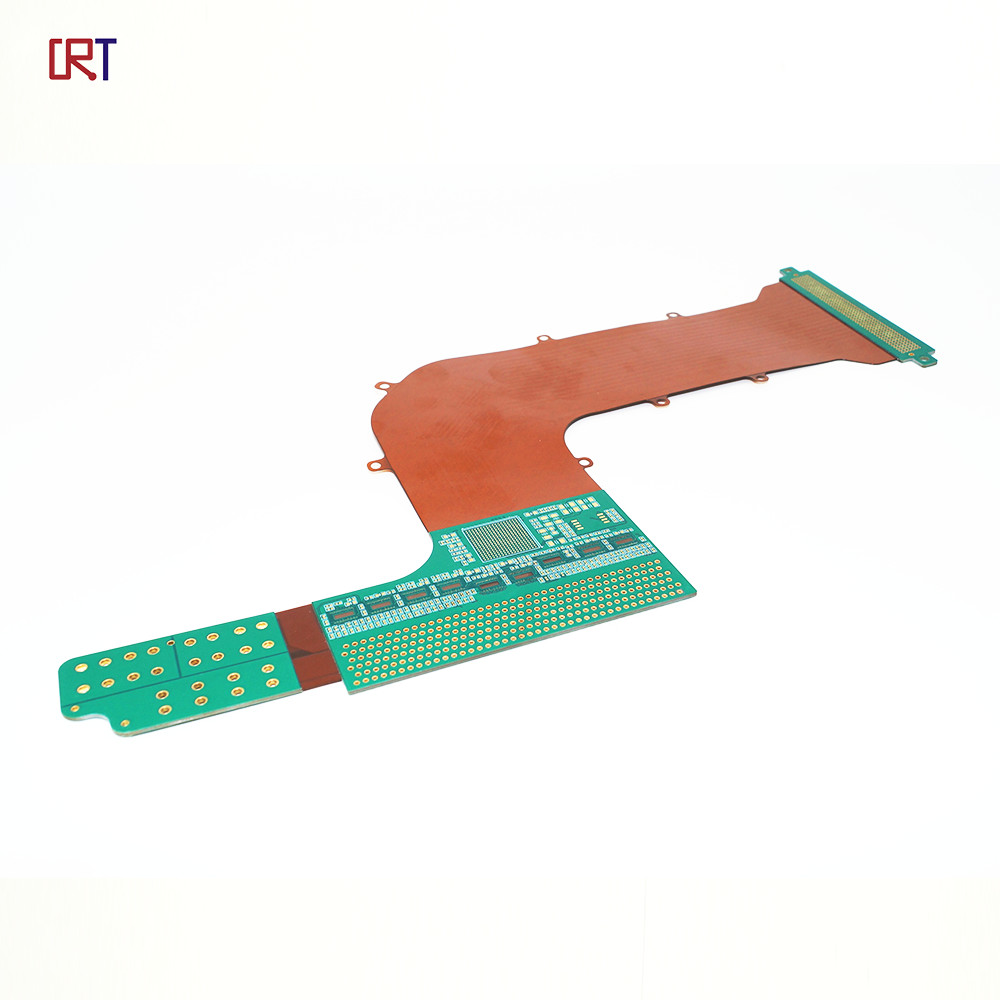

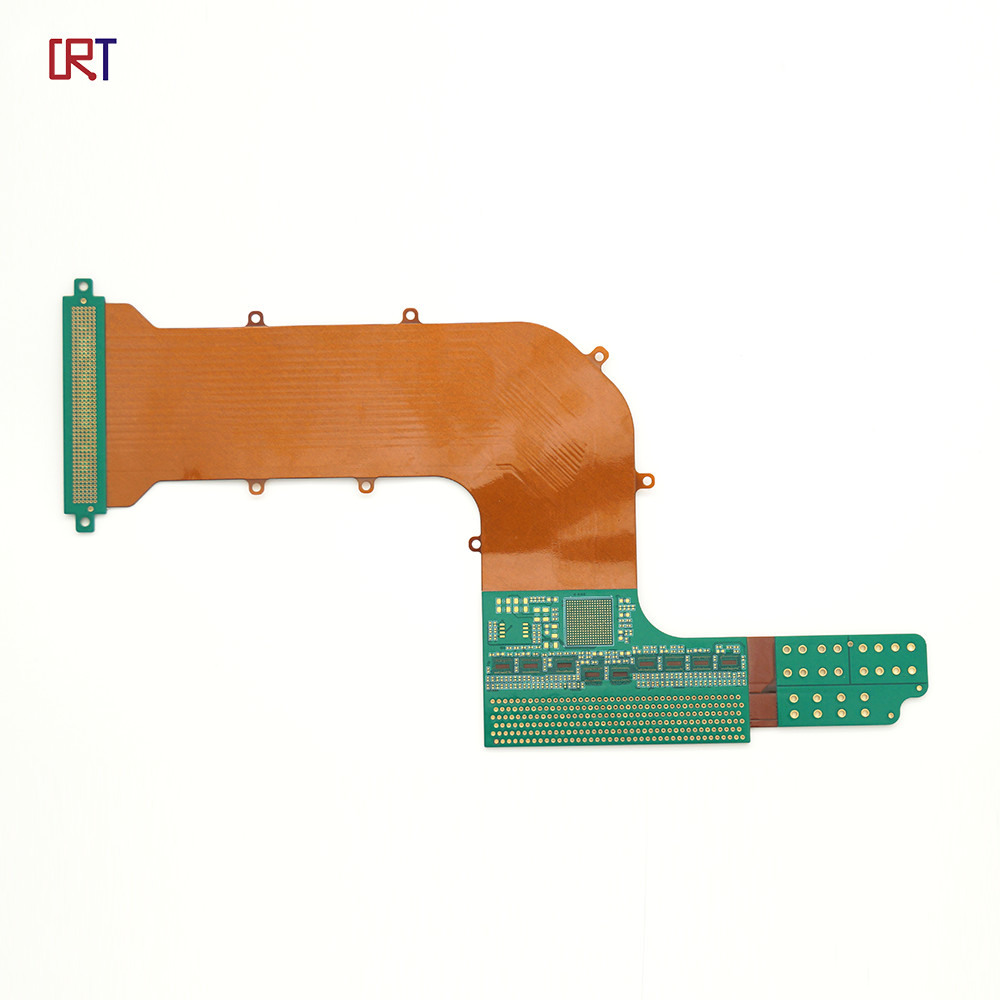

엄격한 유연한 PCB의 적용과 개발 :
CRT는 2010년 이후로 리지드 플럭스 PCB를 개발하고 제조했고, 리지드 플럭스 PCB 제조사가 되었습니다. 요즈음, CRT는 PCB가 의학적인 자동차 산업적이어고 가전제품 (헤드폰, 휴대전화, e-담배)에서 사용한 제조업 리지드 플럭스를 성숙시킬 수 있고, 또한 리지드 플럭스 PCB 디자인에서 고객들을 도울 수 있고 PCB (폴리염화비페닐) 제조, 조립, 출처를 밝히는 부품과 기능 테스팅을 포함하여 CRT는 40 층까지 기초적 단면 기판에 이르는 PCB (폴리염화비페닐)을 제조하고, 한이지 정지 교도관 서비스를 제공할 역량을 가집니다.

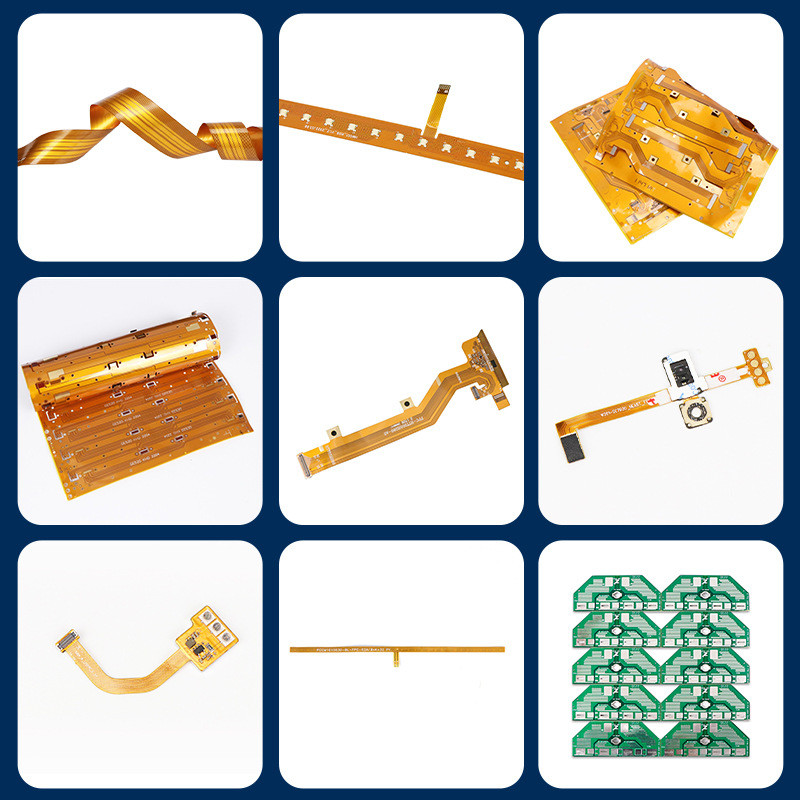

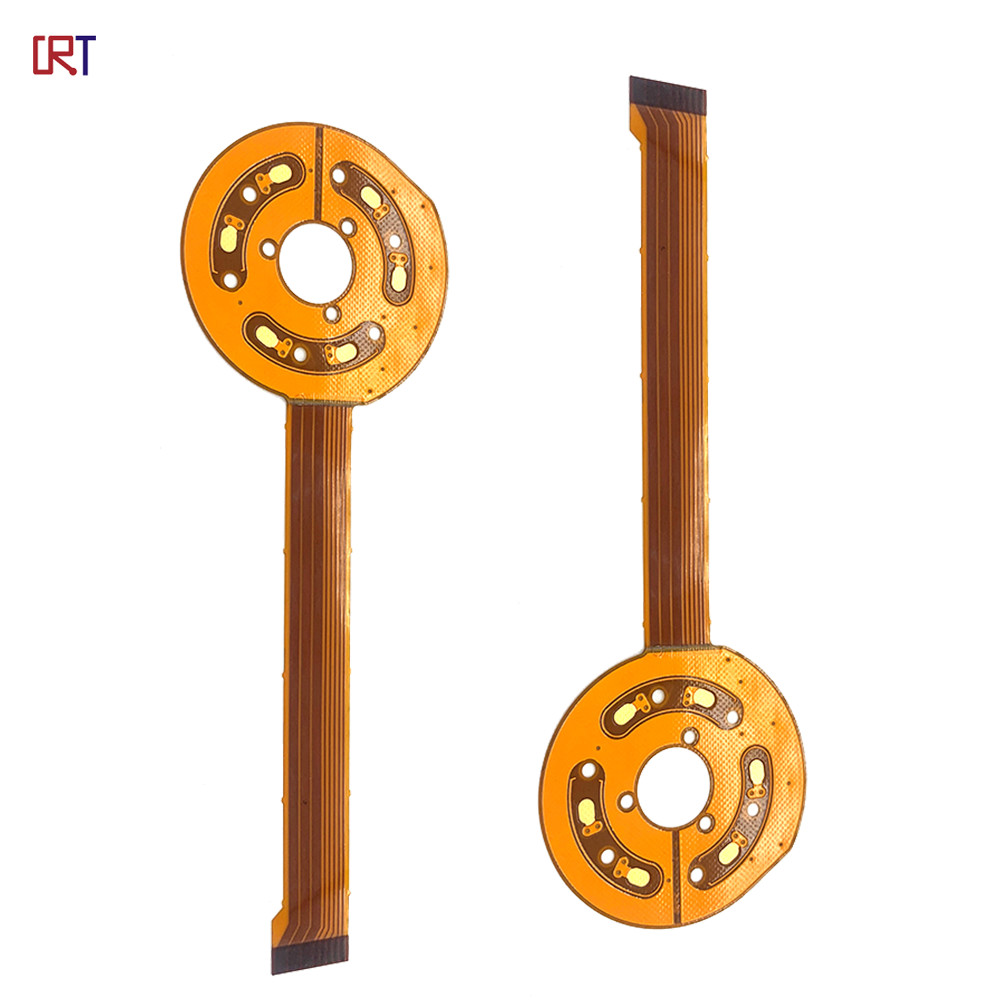

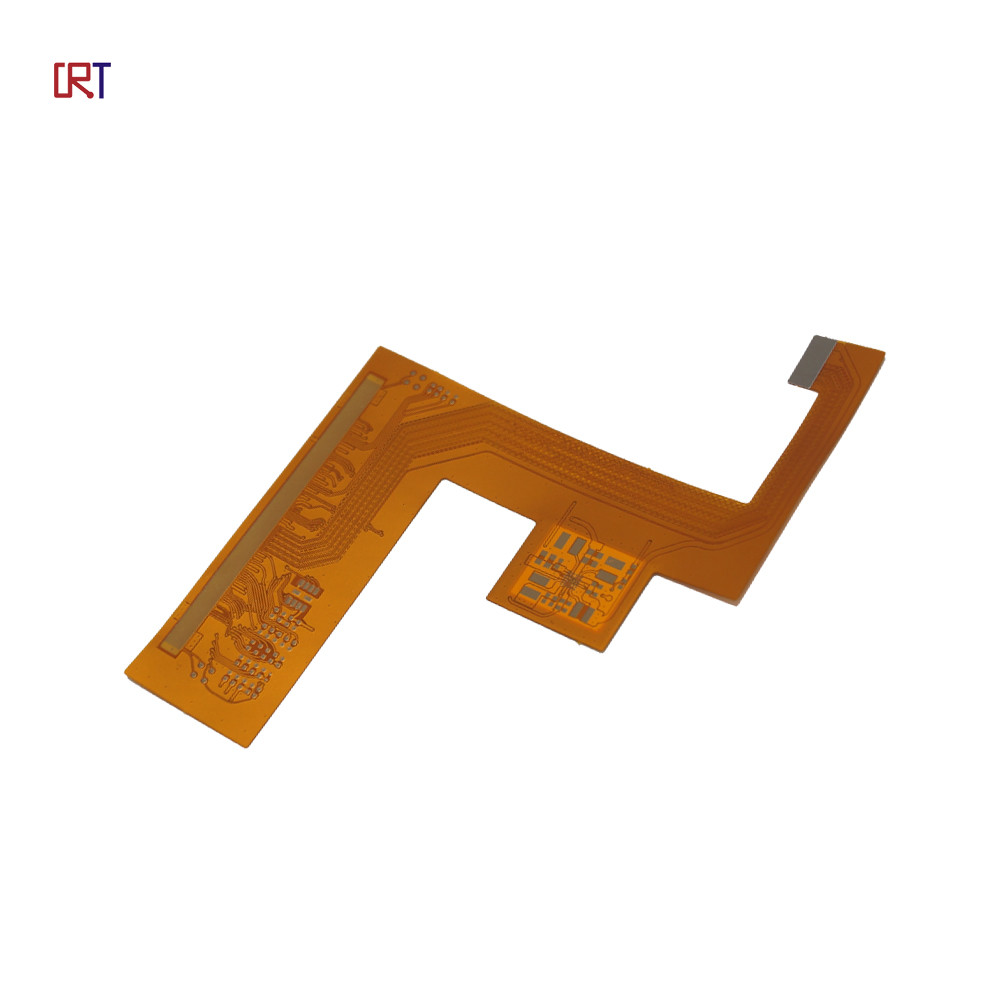

제품 이미지 :
FAQ :
1.PCB PCBA 인용을 위한 필요한 것?
PCB (프린트 회로 기판) : 양, 거버가 정리되고 기교 요구조건 (재료, 표면가공도 처리가 두께를 구리도금하고 두께에 탑승합니다,...)
PCBA (프린트 회로 기판 조립) : PCB 정보, BOM, (테스트 문서...)
PCB (프린트 회로 기판) : 양, 거버가 정리되고 기교 요구조건 (재료, 표면가공도 처리가 두께를 구리도금하고 두께에 탑승합니다,...)
PCBA (프린트 회로 기판 조립) : PCB 정보, BOM, (테스트 문서...)
2. 당신이 PCB PCBA 생산을 위해 어떠한 파일 형태를 받아들입니까?
거버 파일 : CAM350 RS274X
PCB 파일 : 프로텔 99SE, P-CAD 2001 PCB
BOM : 액셀 (PDF, 단어, 트스트)
거버 파일 : CAM350 RS274X
PCB 파일 : 프로텔 99SE, P-CAD 2001 PCB
BOM : 액셀 (PDF, 단어, 트스트)
3. 당신이 인용을 위해 어떤 종류의 문서 / 파일을 필요로 합니까?
PCBA 프로젝트가 미안하지만, 우리에게 당신의 거버 파일을 보내기 때문에, BOM (부품표)과 PCB (폴리염화비페닐) 상술.
플라스틱 인클로저를 위해 / 접속 배선함 / 외피는 미안하지만, 우리에게 당신의 3D 그림과 물질을 보냅니다.
ODM을 위해 / 엔지니어 개발 서비스는 미안하지만, 보다 상세한 설명을 위해 우리의 판매 담당 기술자와 협의합니다.
4. 우리의 제품 정보와 설계 화일 비밀을 유지하는 방법 ?
우리는 기꺼이 고객들 쪽 지방법에 의한 NDA 부작용과 높은 신뢰할 수 있는 수준에서 유망한 토키피 고객 데이터에 서명하려고 합니다.
우리는 기꺼이 고객들 쪽 지방법에 의한 NDA 부작용과 높은 신뢰할 수 있는 수준에서 유망한 토키피 고객 데이터에 서명하려고 합니다.
