PCB PCBA 다층 94v0 회로판 하락 SMT 조립 과정

원래 장소 중국
브랜드 이름 CRT
인증 ISO9001/IATF16949/ISO14001
모델 번호 CRT-DC-010
최소 주문 수량 100개 부분
가격 USD 0.2~0.5/Piece
포장 세부 사항 진공 package+Carton
배달 시간 14
지불 조건 전신환
공급 능력 500000

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
상품 이름 FR4 프린터 배선 기판 상품 종류 OEM PCB 만우프액투르러
인쇄 회로 기판 검사 100% 전자 시험 인쇄 회로 판 어셈블리 하락. SMT 인쇄 회로 판 어셈블리
솔더 마스크 색 Blue.black.red.white.etc 재료 94v0 회로판
강조하다

다층 94v0 회로판

,

SMT 94v0 PCB 보드

,

94v0 PCB PCBA 집회

메시지를 남겨주세요
제품 설명

PCB PCBA 다층 94v0 회로판 하락 SMT 조립 과정



94v0 Pcb 보드 제조 공정 OEM 복합층 인쇄 회로 판 어셈블리



우리의 장점 :

  • 공급 OEM / ODM과 관세 사무
  • 현명한 밸런스 기능과 고급 품질
  • 도매 가격
  • ISO9001/ISO14001/CE/ROHS 증명서
  • 빠른 전달
  • 저공해 상품
  • 1년 보증
  • 우수한 안전 성능
  • 시험을 받는 단락 회로는 지나갔습니다
  • 부당한 대금 테스트는 지나갔습니다
  • 통과되는 것으로 시험을 받는 방출 위에서
  • 원형은 중요했습니다 :일본으로부터의 IC, 미국으로부터의 MO, 섬상으로부터의 성분.
  • 시험을 받는 1.2m 하락은 지나갔습니다
  • 100% 테스트
  • 지원 ODM과 OEM 서비스



SMT 생산 과정 :

Material Receiving → IQC → Stock → Material to SMT → SMT Line Loading → Solder Paste/Glue Printing → Chip Mount → Reflow → 100% Visual Inspection → Automated Optical Inspection (AOI) → SMT QC Sampling → SMT Stock → Material to PTH → PTH Line Loading → Plated Through Hole → Wave Soldering → Touch Up → 100% Visual Inspection → PTH QC Sampling → In-Circuit Test (ICT) → Final Assembly → Functional Test (FCT) → Packing → OQC Sampling → Shipping



상술 :

다층 인쇄 회로 기판
특별 기술
응용 분절 :
자동차, 산업적, Medical,DataCom, 소비자
1.임피던스

2.비아 매립

3.PFH, 백드릴

4.혼합 마무리

5.동굴

6.heatsink

7.ENEPIG
레이어 총수 :
4~50L
재료 :
FR4 (Tg130~Tg170)
이사회 두께(MM) :
0.6mm~10.0mm
구리 두께(항공 회사 코드) :
Hoz~3oz
사이즈(MM) :
5mm~1200mm
민. LW / LS(MM) :
0.1/0.1
민. 홀(MM) :
0.25
솔더 마스크 :
녹색이고 노랗고 푸르고 검고 하얗습니다...
표면가공도 :
ENIG, OSP, HASL, Imm 주석, Imm 은...
증명하세요 :
RoHS/ISO9001/ISO14001
서비스 :
OEM / DFM



제품 이미지 :

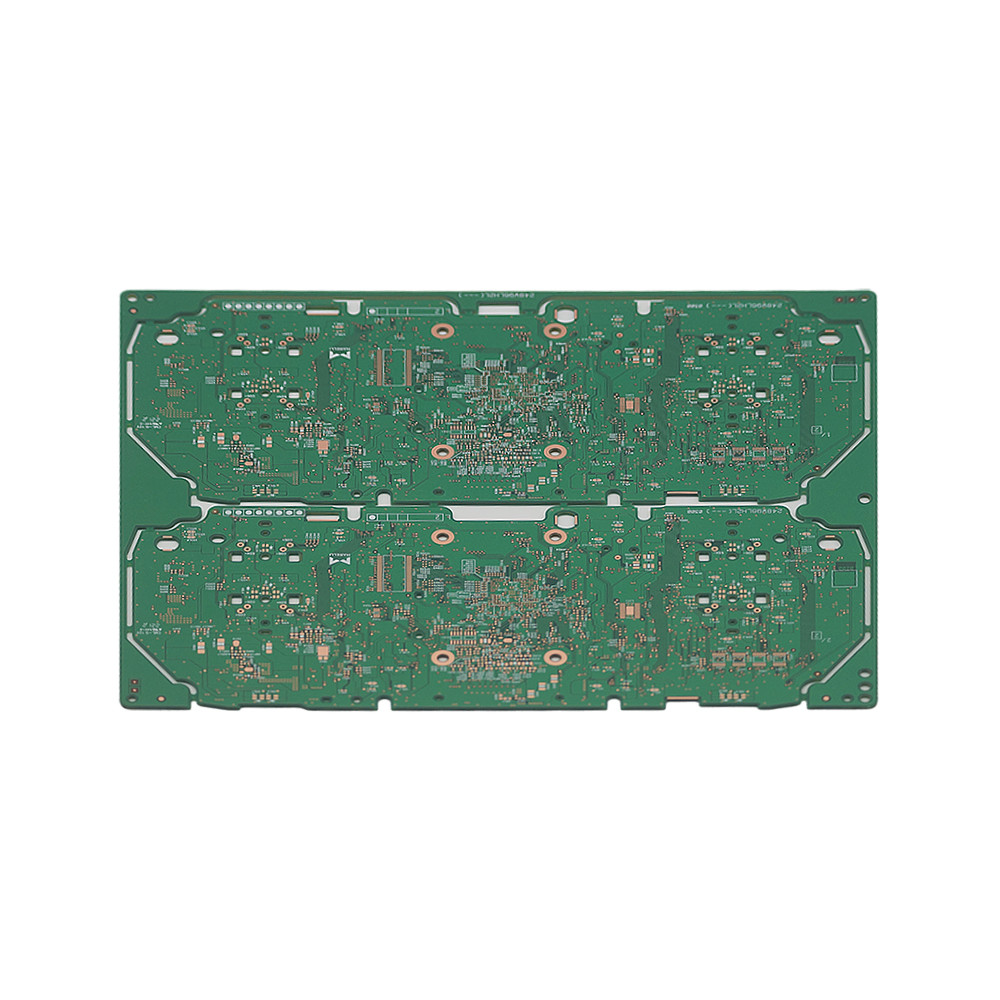

PCB PCBA 다층 94v0 회로판 하락 SMT 조립 과정 0



인용문을 위해 요구된 파일 :

요청 유닛을 제조하는 것에 당신에게 최효율과 정확한 인용문을 제공하기 위해, 당신이 우리에게 다음과 같은 정보를 제공하는지 우리는 묻습니다 :

1. 거버 파일, PCB 파일, 독수리 파일 또는 캐드 파일은 모두 받아들일 수 있습니다

2. 상세한 재료 계산서 (BOM)

3. PCB 또는 PCBA의 깨끗한 사진은 우리를 위해 시험합니다

4. 양과 배달은 요구했습니다

5. 100% 좋은 품질 좋은 제품을 보증하기 위한 PCBA를 위한 검사 방법.

6. 기능 테스트를 하기 위한 필요성 면 개략도는 PCB 설계를 신청합니다.

7. 샘플 더 좋은 소스화에 이용 가능하고면

8. CAD는 필요할 경우에 구내 제작을 신청합니다

9. 완전한 배선과 조립도가 필요할 경우에 어떠한 특별한 조립 지침도 보여줍니다



패키지 &Shipping 방법 :

1. 실리칼 겔과 진공 패키지, 패킹 벨트와 카톤 박스.

2. DHL, 업, 페덱스, TNT에 의해

3. EMS에 의해

4. 고객의 요구조건에 따른 매스 량을 위해 해로로
